精巧型壓力變送器
一、精巧型壓力變送器概述
精巧型壓力變送器是被測介質的壓力直接作用于傳感器的膜片上（不銹鋼或陶瓷），使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。
二、精巧型壓力變送器性能指標
1、測量范圍：-100kPa…0kPa～10kPa…40MPa
2、過壓：≤1.5 倍滿量程壓力或 110MPa(取*小值)
3、精度：±0.5％FS；±1.0％FS
4、工作溫度：-10℃～60℃
5、供電電源：11V～28VDC
6、輸出信號：4mA～20mA DC(兩線制)；0/1V～5V DC（三線制，隔爆型）
7、外殼防護：接插件型 IP65；電纜型 IP68
三、精巧型壓力變送器外形及安裝

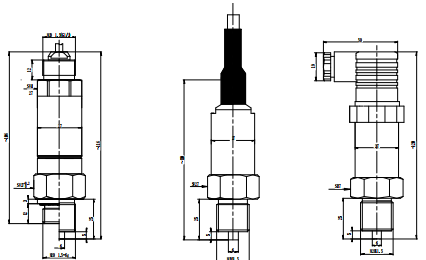

1、外形尺寸
2、安裝
（1）變送器安裝前應注意：
安裝地點的壓力是否會超過變送器的量程；
所測液體是否與變送器的結構材料相兼容；
所測液體是否會堵塞變送器的引壓孔。
（2）安裝方法
變送器的安裝方向?yàn)榇怪毕蛳掳惭b。 一般情況下，變送器應向上垂直于水平方向安裝。若受環境條件限制，允許變送器*大傾斜至與水平方向成30°角安裝。
四、電氣連接

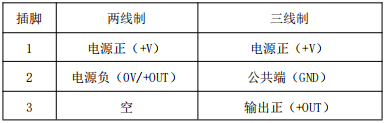

接線方法：
（1）如果變送器的插頭已經連接在變送器本體上，若需拿下插頭， 請用小螺絲刀擰松插頭頂部中心螺釘，即可將插頭從變送器本 體上的插座里拔出來。若想把插頭與變送器本體相連接，請按 相反順序操作。（注意：變送器本體的插座請用戶不要輕易擰下，更不能隨便 調節變送器里的電位器，以免影響使用。）
（2）若想拆開插頭，以便連接導線，請首先抽掉插頭頂部中心螺釘，用小型一字螺絲刀插入插頭底部標有“lift”的一角稍用力向 外撬，插頭芯即可和插頭外殼分離。
（3）請選用Φ4.5～Φ7mm 外徑的屏蔽電纜，把電纜線穿過插頭外殼 上的電纜孔，將相應的電纜 線連接到插頭芯的接線端子上，接線端子旁標有明顯的編號。（注意接線可靠，避免線間出現短路。）
（4） 把電纜線稍抽緊，將插頭芯推進插頭外殼（可以聽到“咔嗒” 一聲），用手?jǐn)Q緊外殼上電纜緊固螺母，即完成接線。
（5）若需拆開插頭，以便拆掉導線，請首先用手?jǐn)Q松插頭外殼上的 電纜緊固螺母，使導線沒有被擠緊，然后按第（2）項操作取出插頭芯，用小螺絲刀把線從接線端子上取下，抽出電纜線，再 安裝好插頭芯及插頭與插座的連接。（注意：插頭重新安裝于插座時，應將插頭上的矩形橡膠圈恢復 到卸下前的狀態，以確保變送器的防護等級。）返回
