差壓式多參量變送器
一、差壓式多參量變送器產品概述
差壓式多參量變送器被**的使用在各行各業的生產中，傳統的差壓式流量計是通過節流裝置、引壓管、變送器和二次儀表共同組成，在安裝和使用上均有較大的難度。隨著電子技術和計算機技術的飛速發展，新型儀表和新的檢測手段層出不窮。一體化智能流量計是在傳統的檢測理論上采用了新的技術而發展起來的一種新型流量檢測儀表。差壓式多參量變送器的*大特點是將檢測和計算融為一體、將以前需要分散檢測的補償參數集于一身并兼有多種輸出方式，可滿足不同類型的差壓節流裝置和不同的用戶要求。
二、差壓式多參量變送器工作原理

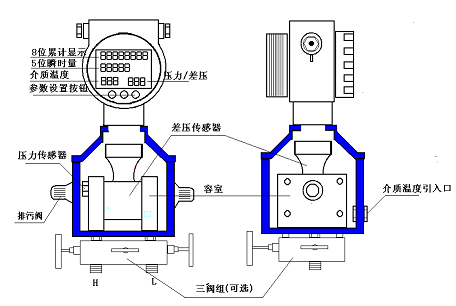

差壓式多參量變送器采用高品質的差壓傳感器、低功耗微處理器及其它輔助電路。將差壓、壓力、溫度與微機控制計算融為一體，做成一臺專用儀表。儀表不僅功能強、體積小、重量輕，可同任何節流裝置構成一體式差壓式流量計。從技術上解決了差壓式流量計在使用中急待解決的難題。由于采用了計算機技術，儀表在獲得壓力、差壓和溫度信號后，**行嚴格的數子處理，再按相應的計算方式計算出瞬時流量并直接進行累積和輸出。這樣不論是在安裝使用和造價上都優于傳統的流量計，另外多參量變送器專門設置了對環境溫度的檢測,用于克服儀表在不同溫度環境下產生的信號飄移,可保證在0～60℃的環境下對差壓信號的檢測誤不大于千分之一，加上電磁隔離技術使儀表的抗干擾和自身保護能力得到很大提高。
三、差壓式多參量變送器產品特點
1、完全一體化
差壓式多參量變送器可同時測量差壓/壓力/溫度等傳感器，并帶有流量計算機的補償計算功能。一臺變送器可替代差壓/壓力/溫度/積算儀四臺儀表。可直接輸出質量或體積流量4~20MA。
2、根據不同應用選用不同節流件
孔板、V錐、巴類這三種節流件可覆蓋大部分的應用，也可提供與其兼容的節流件產品供客戶選擇?？蛻暨€可指定其他種類的節流件配套。例如：文丘利，楔型，德爾塔巴等。
3、寬量程比，高精度
普通孔板流量計的量程比只有3：1，而靠流量積算儀實現寬量程比成本是比較高的。變送器內置了只有**流量計算機才具備的動態算法補償，可使普通孔板量程比達到8：1，系統精度達到0.5%。對于V錐和巴類流量計，實流一體化標定功能可使V錐和巴類流量計的系統精度提高到0.3%,量程比10:1。
4、多參數同時顯示/輸出
采用普通差壓變送器的流量計在現場不能提供實時流量顯示，只能在三臺分散安裝的變送器上看到原始差壓/壓力/溫度顯示，并且它們的輸出也不是流量值。而變送器提供了多參數同時顯示和輸出：累計流量/流速/差壓/壓力/溫度/密度以及各參數的*大*小值。
5、通過現場總線提供遠程操作
變送器采用目前使用***的現場總線HART協議。HART不但提供了多變量輸出，也提供了4~20mA模擬信號輸出。用戶用HART手操器即可完成變送器的常規組態和遠程操作。
6、DCS和PLC的理想選擇
以往差壓式流量計接入DCS時會占用三個通道，并且DCS還需要用上位機完成流量補償積算功能。而使用超級流量計只占用DCS一個通道，而動態算法補償是DCS不可能具備的。所以使用變送器的DCS具有更高的精度更低的成本。
7、購買安裝費用低
購買差壓、壓力、溫度、流量積算儀四臺儀表的成本足夠買一臺差壓式多參量變送器。此外，差壓式多參量變送器只使用一個配電器；本安防爆時只用一個安全柵；現場安裝時只用一根電纜；只裝流量計。
四、差壓式多參量變送器技術參數
1、靜壓范圍：（MPa）: 1.6、2.5、4.0、6.4
2、被測介質：水、空氣、天然氣、蒸氣、其它混合介質
3、介質溫度：-10～450℃
4、工作壓力：1.6～6.4Mpa
5、基本誤差：0.5%、1%、1.5%
6、防爆等級：ExdⅡCT6 Gb
7、環境溫度：-20～60℃
8、防護等級：IP65
9、輸出信號：4～20mA (HART協議)或RS485接口
10、外型尺寸：長×寬×高 190×120×270 mm
11、重 量：5.0Kg
