電纜投入式液位計
一、儀表概述：
電纜投入式液位計核心部件采用**的射頻電容檢測電路經過16位單片機經過的溫度補償和線性修正，轉化成標準電信號（一般為4~20 mA）?？蛇xHART、CANBUS、485通訊協議進行系統組態。全系列變送器都具有自校準功能，用戶可通過兩個按鍵進行“零點"、“量程"自動校準，以適應各種復雜場所的不同要求。
二、測量原理：
投入式液位計采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po式中：
P ：變送器迎液面所受壓力；
ρ：被測液體密度；
g ：當?shù)刂亓铀俣龋?nbsp;
Po ：液面上大氣壓；
H ：變送器投入液體的深度。
同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
三、適用場合：
電纜投入式液位計被**應用于石油、化工、輕工、醫藥、冶金、食品等工業系統中，以及水文測量與監控、水庫大壩水位測量、 船舶及航海系統、城市及供水系統、循環水及污水處理系統等領域中。
四、性能特點：
1、穩定性好，精度高，投入式液位變送器直接投入到被測介質中，安裝使用相當方便。
2、固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊3、狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。纜式液位變送器具有電源反相極性保護及過載限流保護。
五、技術指標：
1、測量范圍：0.3～100m（由用戶自選）精度：0.2、0.5、1.0級；
2、工作溫度：-20～80℃；
3、輸出信號：二線制4～20mADC；
4、電源電壓：標準24VDC（12～36VDC）；
5、不靈敏區：≤±1.0%FS；
6、負載能力：0-600Ω；
7、相對溫度：≤85%；
8、防護等級：IP68；
9、防爆標志：ExiaⅡCT4-6。

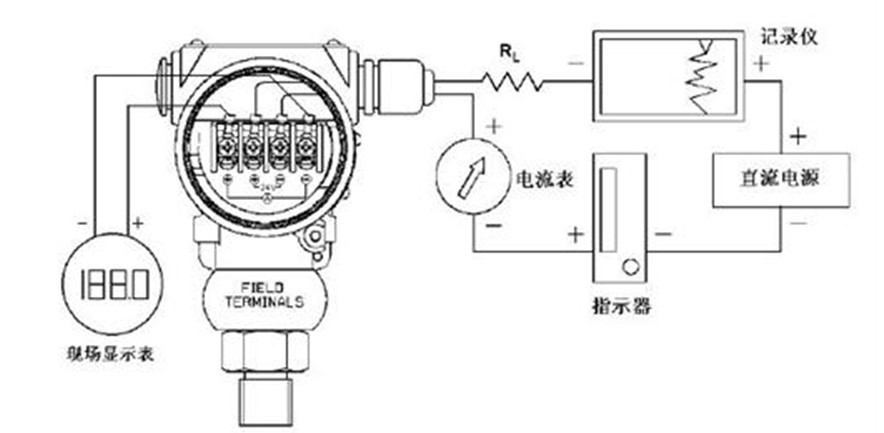

六、電氣連接圖:
七、安裝與調試方法：
1、纜式和桿式液位變送器具有多種安裝固定方式，以適應不同現場情況。當現場不能夠提供M20×1.5的內螺紋或法蘭等工藝設施時，可選擇墻壁安裝式、水平管架式和垂直管架式等三種安裝方式可選擇，使您在現場安裝時得心應手。
2、在測量流動性較大的介質時，為防止傳感器劇烈擺動，用戶可選用配重附件，以起到穩定傳感器的作用，加配重時一定要要把配重物體放入容器底部，以免拉壞傳感導線。
在現場環境較惡劣時，用戶應選用傳感器防護罩來保護傳感器，以免被異物損壞或影響測量的準確性。
3、使用型桿式液位變送器時，如果不是金屬容器，則需要把變送器的外殼用一根導線接入容器的底部，否則測量不準確。
本產品在出廠時已經校準，若需要現場調整可采取以下方法：
1、采用智能電路的調試方法：
現場調零------當液位位處于低位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將 “Z" 鍵按一下，輸出電流自動調整到4mA。
現場調滿------當液位處于高位時，同時按住“Z"鍵和“S"鍵8秒鐘后同時松開，再將“S"鍵按一下，輸出電流自動調整到20mA。
2、采用模擬電路的調試方法：
當液位在下限時，用螺絲刀緩慢旋轉“Z"電位器，觀察電流表的讀數接近4mA。
當液位在上限時，用螺絲刀緩慢旋轉“S"電位器，觀察電流表的讀數接近20mA。
如此反復2-3次以上，直到零點和量程都分別為準確的4mA和20mA。
調整好后，應將變送器的蓋子擰緊。
八、注意事項：
1、凡供貨產品均帶有產品合格證及使用說明書其中有產品編號、技術參數、接線圖、出廠日期等請認真查對以免用錯。
2、安裝時應根據產品連接方式和螺紋類型,查對現場接口是否與產品接口*。若為螺紋接口，應慢速擰緊，注意密封，不能把扭矩直接加到變送器殼體上，只能加在變送器接口的六方上。
3、接線應嚴格按照我公司使用說明要求接線。
4、本產品為精密的換能儀表，禁止隨意拆卸、碰撞、跌落、用力甩打。
5、變送器通電即可工作，但預熱30分鐘輸出穩定。
6、使用中若發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門。
7、運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
8、安裝使用過程中要注意不能把感應導線的外皮弄破.
9、安裝時感應導線要距離水池的壁至少10CM以上,否則測量不準確.
10、全四氟結構和桿式液位的接地線一定要和被測介質導通，否則測量不準確。
11、安裝現場要采取有效的防雷措施。
12、本系列任何一款液位變送器外殼必須可靠接地，接地電阻應小于4Ω。
13、安全柵應取得防爆合格證，其安裝應按其說明書的要求進行。
九、選型一覽表：
型譜 | 說明 | ||||||||||
50 |
| 投入式液位計 | |||||||||
類別 | 1 |
| 電纜式 | ||||||||
2 |
| 桿式（傳感器裝在底部，直接接觸液體介質） | |||||||||
3 |
| 防腐式 | |||||||||
4 |
| 導壓桿式（傳感器裝在上部，不直接接觸介質） | |||||||||
過程連接形式 | T |
| 支架安裝 | ||||||||
N |
| 法蘭安裝DN40 PN1.0 | |||||||||
Y |
| 特別約定 | |||||||||
傳感器連接材料 | 1 |
| 304 | 桿式 | |||||||
2 |
| 316 | |||||||||
3 |
| 316L | |||||||||
4 |
| 丁晴橡膠與聚氯乙烯復合物 | 纜式 | ||||||||
5 |
| 聚四氟乙烯，（聚丙烯法蘭） | |||||||||
防爆方式 | O |
| 不防爆 | ||||||||
E |
| 本安防爆Exia ⅡCT6 | |||||||||
顯示方式 | O |
| 不帶現場批示 | ||||||||
Z |
| 帶電流表指示（0-****刻度） | |||||||||
X |
| 帶現場顯示 | |||||||||
配重情況 | O |
| 無需配重 | ||||||||
W |
| 需要配重 | |||||||||
| -□ |
| 安裝高度 | ||||||||
| -□ |
| 測量高度 | ||||||||
| -□ | 被測介質密度（g/cm3）
| |||||||||
