便攜式超聲波流量計的特點和安裝點的選擇
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1351
發布日期：2021-07-26
便攜式超聲波流量計的特點和安裝點的選擇

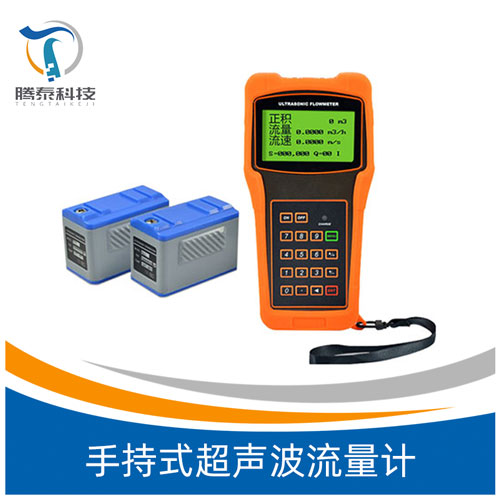

一、便攜式超聲波流量計的特點
便攜式超聲波流量計的流量丈量方便，只需選擇一個適宜的裝置點，在主機上輸入裝置點處的管道參數，然后依據主機提供的傳感器裝置間隔，把傳感器裝置在管道外表，并用超聲波專用電纜銜接至主機，即可完成流量丈量。
1、非接觸式丈量方式、體積小、重量輕、攜帶便當。
2、傳感器的裝置簡單容易，運用于丈量各種大小管道導聲介質。
3、丈量過程不需毀壞管道，不需停產，傳感器不與被測介質接觸，無壓損。
4、合適丈量金屬管道、塑料管道及其它透聲資料的管道。
5、內置可充電電池，可連續工作時間12小時以上。
6、智能型現場打印功用，確保流量數據的完好。
二、便攜式超聲波流量計選擇裝置點
裝置點的選擇是能否正確丈量的關鍵，選擇裝置點必需思索下列要素的影響：滿管、穩流、結垢、溫度、干擾。
1、滿管
為保證丈量精度和穩定性，丈量點的流體必需充溢管道（否則丈量值會偏大或者不能丈量）。所以裝置時應滿足下列條件：

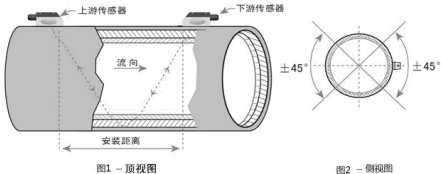

兩個傳感器應該裝置在管道軸面的程度方向上，在45°范圍內裝置，以避免上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常丈量。
2、穩流
穩定活動的流體有助于丈量穩定，從而保證丈量精度。而活動狀態紊亂的流領會使丈量數據不穩定或無法丈量。

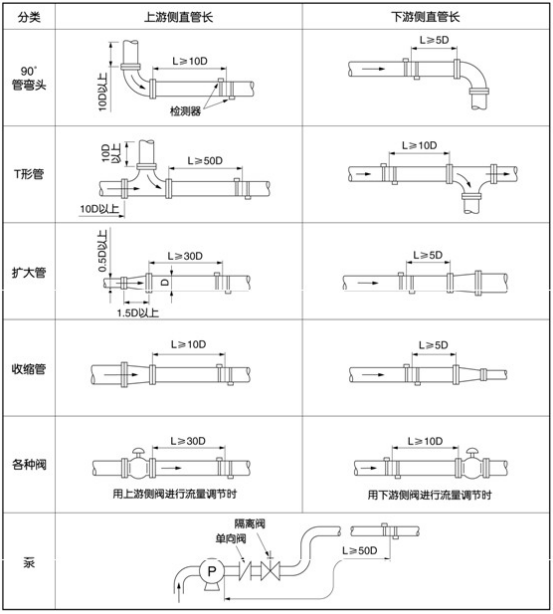

滿足穩流條件的規范請求：
1、管道遠離泵出口、半開閥門時，直管段請求上游10D，下游5D（D為外管徑）。
2、間隔泵出口、半開閥門直管段請求30D。
3、結垢
管內壁結垢會衰減超聲波信號的傳輸，并且會使管道內徑變小。所以管內壁結垢的管道會使流量計不能正常丈量或影響丈量精度。因而，要盡量防止選擇管道內壁結垢的中央作為裝置點。假如無法避開結垢的裝置點，可采取下列措施消弭或減小管道內壁結垢的丈量的影響。
1．用錘子用力敲擊丈量點的管道直到丈量點的信號強度明顯增大。
2．選用Z法丈量，并把結垢設置為襯里以獲得更好的丈量精度。
3．把丈量點的管道重新改換。
4、溫度
超出傳感器的運用溫度范圍很容易形成傳感器的損壞或者大幅縮短傳感器的壽命。因而，裝置點的流體溫度必需在傳感器的裝置運用范圍內，且盡量選擇溫度更低的裝置點。所以，同一管線盡量防止鍋爐水出口、換熱器出口的中央，盡可能安在回水管道上（條件允許下，*好在丈量前丈量裝置點的溫度）。
5、干擾
便攜式超聲波流量計的主機、傳感器以及電纜容易遭到變頻器、電臺、電視臺、微波通訊站、手機基站、高壓線等干擾源的干擾。所以選擇傳感器和主機裝置點時，盡量遠離這些干擾源。
三、便攜式超聲波流量計傳感器的裝置與調試
1、裝置辦法的選擇
外夾式傳感器的裝置方式有V法和Z法。

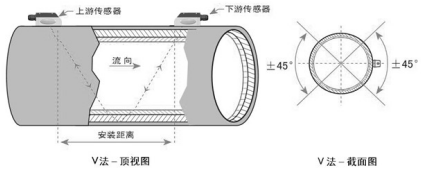

（1）V法
DN15～200mm的管道優先選用V法，裝置時兩傳感器程度對齊，其中心線與管道軸線平行即可，并留意發射方向一定相對（兩個傳感器方向朝里）。V法具有運用便當，丈量精確的特性。關于口徑小于DN50mm的管道裝置精度較高，請留意信號強度、信號質量、傳輸時間比這幾個參數。

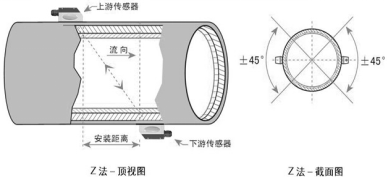

（2）Z法
DN200～6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。裝置時讓兩個傳感器之間沿管軸方向的垂直間隔等于裝置間隔，并且保證兩個傳感器在同一軸面上即可，并留意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接納發，信號沒有反射，因此信號強度衰減*小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場所。
一、便攜式超聲波流量計的特點
便攜式超聲波流量計的流量丈量方便，只需選擇一個適宜的裝置點，在主機上輸入裝置點處的管道參數，然后依據主機提供的傳感器裝置間隔，把傳感器裝置在管道外表，并用超聲波專用電纜銜接至主機，即可完成流量丈量。
1、非接觸式丈量方式、體積小、重量輕、攜帶便當。
2、傳感器的裝置簡單容易，運用于丈量各種大小管道導聲介質。
3、丈量過程不需毀壞管道，不需停產，傳感器不與被測介質接觸，無壓損。
4、合適丈量金屬管道、塑料管道及其它透聲資料的管道。
5、內置可充電電池，可連續工作時間12小時以上。
6、智能型現場打印功用，確保流量數據的完好。
二、便攜式超聲波流量計選擇裝置點
裝置點的選擇是能否正確丈量的關鍵，選擇裝置點必需思索下列要素的影響：滿管、穩流、結垢、溫度、干擾。
1、滿管
為保證丈量精度和穩定性，丈量點的流體必需充溢管道（否則丈量值會偏大或者不能丈量）。所以裝置時應滿足下列條件：
兩個傳感器應該裝置在管道軸面的程度方向上，在45°范圍內裝置，以避免上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常丈量。
2、穩流
穩定活動的流體有助于丈量穩定，從而保證丈量精度。而活動狀態紊亂的流領會使丈量數據不穩定或無法丈量。
滿足穩流條件的規范請求：
1、管道遠離泵出口、半開閥門時，直管段請求上游10D，下游5D（D為外管徑）。
2、間隔泵出口、半開閥門直管段請求30D。
3、結垢
管內壁結垢會衰減超聲波信號的傳輸，并且會使管道內徑變小。所以管內壁結垢的管道會使流量計不能正常丈量或影響丈量精度。因而，要盡量防止選擇管道內壁結垢的中央作為裝置點。假如無法避開結垢的裝置點，可采取下列措施消弭或減小管道內壁結垢的丈量的影響。
1．用錘子用力敲擊丈量點的管道直到丈量點的信號強度明顯增大。
2．選用Z法丈量，并把結垢設置為襯里以獲得更好的丈量精度。
3．把丈量點的管道重新改換。
4、溫度
超出傳感器的運用溫度范圍很容易形成傳感器的損壞或者大幅縮短傳感器的壽命。因而，裝置點的流體溫度必需在傳感器的裝置運用范圍內，且盡量選擇溫度更低的裝置點。所以，同一管線盡量防止鍋爐水出口、換熱器出口的中央，盡可能安在回水管道上（條件允許下，*好在丈量前丈量裝置點的溫度）。
5、干擾
便攜式超聲波流量計的主機、傳感器以及電纜容易遭到變頻器、電臺、電視臺、微波通訊站、手機基站、高壓線等干擾源的干擾。所以選擇傳感器和主機裝置點時，盡量遠離這些干擾源。
三、便攜式超聲波流量計傳感器的裝置與調試
1、裝置辦法的選擇
外夾式傳感器的裝置方式有V法和Z法。
（1）V法
DN15～200mm的管道優先選用V法，裝置時兩傳感器程度對齊，其中心線與管道軸線平行即可，并留意發射方向一定相對（兩個傳感器方向朝里）。V法具有運用便當，丈量精確的特性。關于口徑小于DN50mm的管道裝置精度較高，請留意信號強度、信號質量、傳輸時間比這幾個參數。
（2）Z法
DN200～6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。裝置時讓兩個傳感器之間沿管軸方向的垂直間隔等于裝置間隔，并且保證兩個傳感器在同一軸面上即可，并留意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接納發，信號沒有反射，因此信號強度衰減*小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場所。
