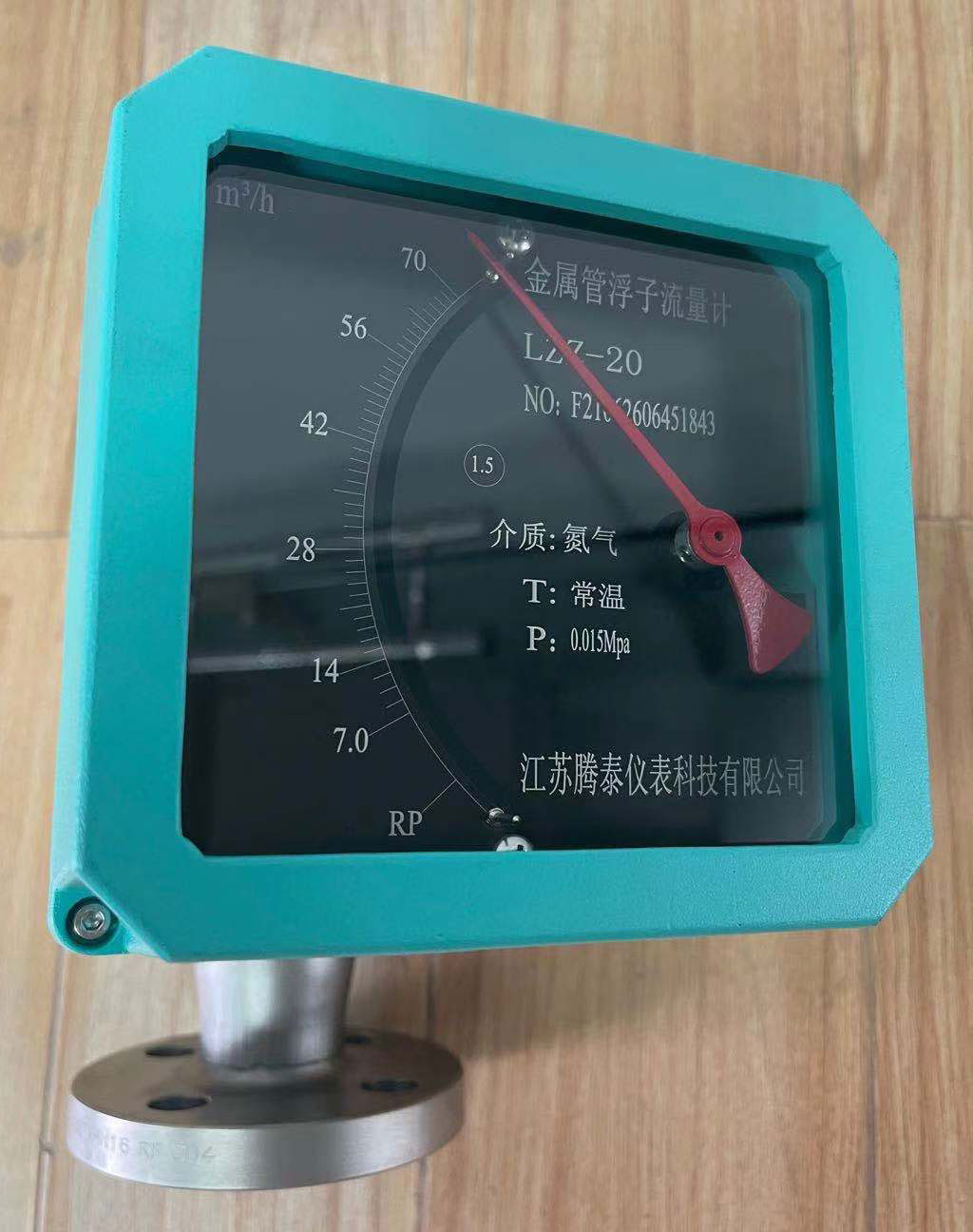

金屬管浮子流量計安裝維護注意事項、工作原理
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1216
發布日期：2021-07-19
金屬管浮子流量計安裝維護注意事項、工作原理及技術參數
金屬管浮子流量計是一種變面積流量測量?jī)x表。它具有體積小、檢測范圍大、使用方便等特點?？捎脕?lái)測量液體、氣體以及蒸汽的流量，特別適用于低流速小流量的介質流量測量。
一、金屬管浮子流量計的裝置留意事項
1.流量計裝置操作之前，應該拆卸一切包裝,取出運輸中固定浮子的部件,并檢查有沒有運輸損壞。
2.流量計裝置到工藝管道之前,工藝管道應該吹掃,將管道內的焊渣清洗潔凈,避免管道中雜質梗塞儀表,影響正常運用。
3. 為了保證丈量精度，引薦在流量計上游裝置5DN 的入口直管段，下游裝置250mm 出口直管段。
4.流量計有垂直裝置和程度裝置方式,假如是垂直裝置方式,裝置垂直度應該保證優于1%，假如是程度裝置方式,裝置垂直度和程度度都應該保證優于1%。
5.若介質中含有固體雜質，應在閥門和直管段間加裝過濾器；若介質中含有鐵磁物質，應在流量計的上游裝置磁過濾器。
6.由于金屬管浮子流量計裝置了一個磁遠傳系統，要確保四周其他設備產生的磁場不影響丈量結果。
7.若被測介質為大的脈動流或兩相流，應在流量計的上游裝置緩沖器來消弭或削弱脈動，保證介質的活動是單相穩定的，同時，倡議流量計*好運用阻尼型的。
8.丈量氣體的流量計,是在特殊壓力下的校準,假如氣體在流量計的出口直接排放到大氣,將會在浮子處產生較大的壓力損失,惹起數據失真,假如這樣的工況條件,應該在流量計的出口裝置一個閥門,以便對所需流量值停止設定。當浮子上方維持標校壓力時,氣體將在閥門處收縮。
9.為便于清洗和維護，保證消費正常運轉，倡議設旁通管路。詳見流量計裝置表示圖;
10.裝置管路的軸線必需與流量計同軸，并恰當?shù)刂喂艿酪苑乐拐駝?dòng)和減小流量計所受應力，丈量系統控閥應裝置在流量計下游。
11.裝置內襯聚四氟乙烯（PTFE）的浮子流量計時，緊固法蘭螺栓時應對稱緊固且勿過緊，以防PTFE 變形。
丈量局部特性
1、鞏固的全金屬構造設計型浮子流量計
2、采用獨立概念設計的丈量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE資料丈量系統
4、低壓力損失設計
5、短行程、小型構造設計、儀表總高度250
6、磁性耦合構造確保數據傳輸、信號愈加穩定
7、保溫或伴熱夾套
8、垂直、程度、各種裝置方式更合適不同運用場所
9、適用于小口徑和低流速介質流量丈量
10、工作牢靠，維護量小，壽命長
11、關于直管段請求不高
12、較寬的流量比101
13、雙行大液晶顯現，可選現場瞬時/累計流量顯現，可帶背光
14、單軸靈活指示
15、非接觸磁耦合傳動
16、全金屬構造，適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆風險場所
18、選二線制、電池、交流供電方式
19、多參數標定功用
20、帶有數據恢復，數據備份及掉電維護功用
二、金屬管浮子流量計構造原理
金屬浮子流量計的流量檢測元件是由一根自下向上擴展的垂直錐形管和一個沿著錐管軸上下挪動的浮子組所組成。工作原理如圖1所示，被測流體從下向上經過錐管1和浮子2構成的環隙3時，浮子上下端產生差壓構成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立刻降落，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和經過的流量有對應關系?！◇w積流量Q的根本方程式為 （1）當浮子為非實芯中空構造（放負重調整量）時，則?。?）式中 α——儀表的流量系數，因浮子外形而異； ε——被測流體為氣體時氣體收縮系數，通常由于此系數校正量很小而被疏忽，且經過校驗已將它包括在流量系數內，如為液體則ε=1； △F——流通環形面積，m2； g——當?shù)刂亓铀俣?，m/s2； Vf——浮子體積，如有延伸體亦應包括，m3； ρf——浮子資料密度，kg/m3； ρ——被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3； Ff——浮子工作直徑（*大直徑）處的橫截面積，m2； Gf——浮子質量，kg?！×魍ōh(huán)形面積與浮子高度之間的關系如式（3）所示，當構造設計已定，則d、 β為常量。式中有h的二次項，普通不能疏忽此非線性關系，只要在圓錐角很小時，才可視為近似線性?！2?。?）式中 d——浮子*大直徑（即工作直徑），m； h——浮子從錐管內徑等于浮子*大直徑處上升高度，m； β——錐管的圓錐角； a、b——常數?！】趶?5-40mm透明錐形管浮子流量計典型構造如圖2所示。透明錐形管4用得*普遍是由硼硅玻璃制成，習氣簡稱玻璃管浮子流量計。流量分度直接刻在錐管4外壁上，也有在錐管旁另裝分度標尺。錐管內腔有圓錐體平滑面和帶導向棱筋（或平面）兩種。浮子在錐管內自在挪動，或在錐管棱筋導向下挪動，較大口平滑面內壁儀表還有采用導桿導向?！D3是直角型裝置方式金屬管浮子流量計典型構造，通常適用于口徑15-40mm以上儀表。錐管5和浮子4組成流量檢測元件。套管（圖3未表示）內有導桿3的延伸局部，經過磁鋼耦合等方式，將浮子的位移傳給套管外的轉換局部。轉換局部有就地指示和遠傳信號輸出兩大類型。除直角裝置方式構造外還有進出口中線與錐管同心的直通型構造，通常用于口徑小于10-15mm的儀表。
三、金屬管浮子流量計檢測原理
金屬管浮子流量計檢測局部是由一個自下向上擴張的垂直錐形管和一個沿著錐形管軸能夠上下自在挪動的浮子組成。工作原理如圖1所示，被測流體從下向上經過錐管和浮子構成的環隙時，浮子上、下端產生差壓構成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立刻降落，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和經過的流量有著對應關系。
體積流量Q的根本方程式為
式中α 儀表的流量系數，因浮子外形而異；
ε 被測流體為氣體時氣體收縮系數，通常由于此系數校正量很小而被疏忽，且經過校驗已將它包括在流量系數內，如為液體則ε= 1
△F 流通環形面積，m2 ；
g 當?shù)刂亓铀俣?，m/s2；
Vf 浮子體積，如有延伸體亦應包括，m3；
ρf 浮子資料密度，kg/m3；
ρ 被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3；
Ff 浮子工作直徑（*大直徑）處的橫截面，m2；
Gf 浮子重量，kg。
流通環形面積與浮子高度之間的關系如式（3）所示，當構造設計已定，則d、β為常量。
式中有h的二次項，普通不能疏忽此非線性關系，只要在圓錐角很小時，才可視為近似線性。
式中d 浮子*大直徑（即工作直徑），m;
h 浮子從錐管內徑等于從浮子*大直徑處上升高度，m;
β 錐管的圓錐角；
a、b 為常數
從（1），（2），（3）公式可知，在一定的條件下，浮子在錐管內的高度與體積流量有一定的比例對應關系。讀出浮子的高度，就能夠曉得相對應的體積流量，再經過轉換器，將浮子的高度轉換成所對應的體積流量所對應的刻度，這就是金屬管浮子流量計的檢測原理。
四、金屬管浮子流量計主要技術參數
丈量范圍水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
量 程 比規范型10:1；特殊型20:1
精 度規范型1.5級；特殊型1.0級
壓力等級規范型DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
壓力損失7kPa-70kPa
介質溫度規范型－80℃-+200℃PTFE0℃－85℃
高溫型*高可達400℃
介質粘度DN15η‹5mPa.s（F15.1-F15.3）
η‹30mPa.s（F15.4-F15.8）
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
環境溫度液晶型－30℃－+85℃
指針型－40℃－+120℃
銜接方式規范型DIN2501規范法蘭
特殊型由用戶指定的恣意規范法蘭或螺紋
電纜接口M20*1.5
供電電源規范型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型85－265VAC 50HZ
電池型3.6V鋰電池，可連續運用三年以上。
報警輸出上限或下限瞬時流量報警
集電極開路輸出 繼電器輸出
脈沖輸出累積脈沖輸出，*小距離50毫秒
液晶顯現瞬時流量顯現數值范圍0－50000
累計流量顯現數值范圍0－99999999（可帶小數點）
防護等級IP65
防爆標志本安型iaⅡCT5；隔爆型dⅡBT6
金屬管浮子流量計（下進右出）丈量局部特性 1、鞏固的全金屬構造設計型浮子流量計
2、采用獨立概念設計的丈量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE資料丈量系統
4、低壓力損失設計
5、短行程、小型構造設計、儀表總高度250
6、磁性耦合構造確保數據傳輸、信號愈加穩定
7、保溫或伴熱夾套
8、垂直、程度、各種裝置方式更合適不同運用場所
9、適用于小口徑和低流速介質流量丈量
、工作牢靠，維護量小，壽命長
11、關于直管段請求不高
12、較寬的流量比101
13、雙行大液晶顯現，可選現場瞬時/累計流量顯現，可帶背光
14、單軸靈活指示
15、非接觸磁耦合傳動
16、全金屬構造，適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆風險場所
18、選二線制、電池、交流供電方式
19、多參數標定功用
20、帶有數據恢復，數據備份及掉電維護功用
五、金屬管浮子流量計（下進右出）主要參數
丈量范圍水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
量 程 比規范型10:1
精 度規范型1.0級；特殊型0.5級
壓力等級規范型DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
壓力損失7kPa-70kPa
介質溫度規范型－80℃-+200℃PTFE0℃－85℃
高溫型*高可達400℃
介質粘度DN15η‹5mPa.s（F15.1-F15.3）
η‹30mPa.s（F15.4-F15.8）
DN25η‹250mPFa.s
DN50-DN150η‹300mPa.s
環境溫度液晶型－30℃－+85℃
指針型－40℃－+120℃
銜接方式規范型DIN2501規范法蘭
特殊型由用戶指定的恣意規范法蘭或螺紋
電纜接口M20*1.5
供電電源規范型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型85－265VAC 50HZ
電池型3.6V鋰電池，可連續運用三年以上。
報警輸出上限或下限瞬時流量報警
集電極開路輸出
繼電器輸出
脈沖輸出累積脈沖輸出，*小距離50毫秒
液晶顯現瞬時流量顯現數值范圍0－50000
累計流量顯現數值范圍0－99999999（可帶小數點）
防護等級IP65
防爆標志本安型iaⅡCT5；隔爆型dⅡBT6
六、智能金屬管浮子流量計
適用于小口徑和低流速介質流量丈量；工作牢靠，維護量小，壽命長；關于直管段 請求不高；較寬的流量比101；雙行大液晶顯現，可選現場瞬時/累計流量顯現，可帶背光單軸靈活指示；非接觸磁耦合傳動；全金屬構造，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆風險場所；可選二線制、電池、交流供電方式；多參數標定功用；帶有數據恢復，數據備份及掉電維護功用.
技術參數
丈量范圍:水（20℃）1-200000 l/h 空氣（20℃，0．1013MPa）0．03－4000m3/h 參見流量表，特殊流量可訂制
量程比規范型101 特殊型201
精度 規范型1．5級 特殊型1．0級
壓力等級規范型 DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型 DN15－DN50 25MPa ?DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失7kPa-70kPa
介質溫度規范型－80℃-+200℃PTFE0℃－85℃
高溫型*高可達400℃
介質粘度DN15: ‹5mPa.sF15.1-F15.3
‹30mPa.sF15.4-F15.8
DN25: ‹250mPFa.s
DN50-DN150: ‹300mPa.s
環境溫度液晶型－30℃－+85℃
指針型－40℃－+120℃
銜接方式規范型DIN2501規范法蘭
特殊型由用戶指定的恣意規范法蘭或螺紋
電纜接口M20*1．5
供電電源規范型24VDC二線制4－20mA（10．8VDC－36VDC）
交流型85－265VAC ? ?50HZ
七、選擇金屬管浮子流量計所需求的工藝參數
1、工藝管道的口徑
2、被丈量工藝介質的稱號、性質、密度、粘度
3、被丈量介質的工作溫度
4、被丈量介質的工作壓力（壓力的大小決議浮子的質量）
5、被丈量介質的流量
6、現場工礦情況
轉換指示器
轉換器實踐上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分有就地顯
示型和遠傳信號輸出型
就地顯現型由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時電動指針經過刻度盤指示出此時流量
智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時帶動傳感磁鋼及指針，經過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處置器處置，D/A輸出，LCD液晶顯現，來顯現出瞬時流量及累積流量大小。（如下圖所示）
式中α 儀表的流量系數，因浮子外形而異；
ε 被測流體為氣體時氣體收縮系數，通常由于此系數校正量很小而被疏忽，且經過校驗已將它包括在流量系數內，如為液體則ε= 1
△F 流通環形面積，m2 ；
g 當?shù)刂亓铀俣?，m/s2；
Vf 浮子體積，如有延伸體亦應包括，m3；
ρf 浮子資料密度，kg/m3；
ρ 被測流體密度，如為氣體是在浮子上游橫截面上的密度，kg/m3；
Ff 浮子工作直徑（*大直徑）處的橫截面，m2；
Gf 浮子重量，kg。
流通環形面積與浮子高度之間的關系如式（3）所示，當構造設計已定，則d、β為常量。
式中有h的二次項，普通不能疏忽此非線性關系，只要在圓錐角很小時，才可視為近似線性。
式中d 浮子*大直徑（即工作直徑），m;
h 浮子從錐管內徑等于從浮子*大直徑處上升高度，m;
β 錐管的圓錐角；
a、b 為常數
從（1），（2），（3）公式可知，在一定的條件下，浮子在錐管內的高度與體積流量有一定的比例對應關系。讀出浮子的高度，就能夠曉得相對應的體積流量，再經過轉換器，將浮子的高度轉換成所對應的體積流量所對應的刻度，這就是金屬管浮子流量計的檢測原理。
轉換指示器
轉換器實踐上是將錐管內浮子的高度轉換成所對應的體積流量的刻度。從輸出信號來分有就地顯
示型和遠傳信號輸出型
就地顯現型由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時電動指針經過刻度盤指示出此時流量
智能遠傳型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發作轉動，同時帶動傳感磁鋼及指針，經過一個磁傳感器將磁場變化轉化成電信號，經A/D轉換，數字濾波，微處置器處置，D/A輸出，LCD液晶顯現，來顯現出瞬時流量及累積流量大小。
八、金屬管浮子流量計的維護留意事項
1.流量計屬于精細設備,所以在運輸、裝置、貯存、和運用過程中,必需輕拿輕放,根絕野蠻運輸,過應力裝置,隨地亂放現象。一定要保證指示器和傳感器的相對位置不能改動,一旦相對位置發作改動,會直接影響儀表的丈量精度。
2.流量計通常不需停止維修。但在長期運用過程中,管道不可防止要有鐵磁性物質吸附在浮子上,假如雜質過多,會將浮子卡死或影響丈量精度,所以要對流量計的傳感器停止清洗。假如在流量計的入口處裝有磁過濾器,也要對磁過濾器定期清洗。清洗時必需將流量計或過濾器從管道上卸下來。
3.對電遠傳及帶報警限位開關的流量計在運用前，翻開儀表蓋，按接線圖示正確接線。關于報警
型的旋松限位開關處的螺絲，用戶依據需求設定限位報警位置，并旋緊螺絲，恢復后運用。
4.用于氣體丈量時，應保證管道壓力不小于5 倍儀表壓力損失，以確保浮子工作穩定。普通丈量氣體的儀表配有氣體阻尼器,以*大限度減小浮子震蕩。為進一步確保浮子的穩定性,能夠在流量計的出口裝置一個節流閥或恰當?shù)目装濉?br />
5.儀表運用時應遲緩開啟和關閉閥門，以免儀表?yè)p壞。若開啟流量計時，由于管道內沒有壓力或系統還未到達儀表正常運用的工作壓力，必需遲緩開啟控制閥，直到系統正常，儀表方可運用，否則容易形成指針跳動或浮子的忽然撞擊而損壞的現象。
6.用戶運用時，若被測流體的密度與水不同時，或被測氣體的參數和工作狀態與制造廠家規則不同時應對流量計示值讀數停止換算，換算辦法見修正。
