TT-LUGB系列智能渦街流量計產品特點、安裝形式和選型標準
一、TT-LUGB系列智能渦街流量計概述
TT-LUGB系列智能渦街流量計是基于卡門渦街原理研制勝利的新型流量計。渦街流量計適用于丈量過熱蒸汽、飽和蒸汽、緊縮空氣、普通氣體、水和低腐蝕性液體的質量流量、體積流量。
二、TT-LUGB系列智能渦街流量計產品特性
壓力損失小，運轉費用低，更具節能意義。
構造簡單，無可動部件，無磨損，無需機械維修。
流量丈量量程比寬，可到達10:1（特殊可擴展）。
采用低功耗CPU中央處置器及液晶顯現器，微功耗設計，耗能卑微，分電池供電就地型與外供電遠傳型，也有電池供電遠傳型，性能穩定牢靠。
電路高度集成，技術**，電路無漂移，無自激，就地顯現溫度、壓力、瞬時流量、累積流量、密度、頻率等參數?？蓪?duì)被測介質停止穩壓補償。
采用躲藏按鍵設計，密碼菜單管理，有效地避免無關人員對儀表改動，儀表參數現場設定簡單。
儀表設計數字脈沖輸出，也有兩線制4-20mA電流輸出。帶HART協議。
特定的數據存儲功用，無論壽命狀況下都能保證內部數據永不喪失。
采用壓電晶體丈量元件，牢靠性高，可在-20-280℃范圍內工作。
裝置方式分為：法蘭卡裝式，DN25-300；法蘭插入式，DN300-2000。
防爆等級：EXdIIBT4。
防護等級：IP65。

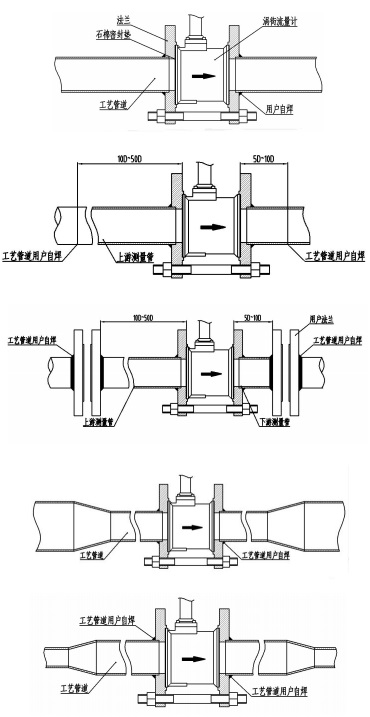

三、TT-LUGB系列智能渦街流量計裝置管路方式

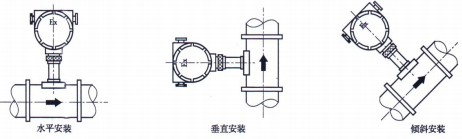

四、TT-LUGB系列智能渦街流量計裝置方式
1、按啟齒尺寸的請求在管道上啟齒，且使啟齒的位置滿足直管段的請求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道停止點焊定位。
4、將流量計取下，把法蘭按請求焊接好，并清算管道內一切凸出局部。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后與螺栓緊固。
三、渦街流量計裝置留意事項
1、流量計*好裝置在室內，若須裝置在室外時，應有防止直射陽光和避免雨淋的 措施。
2、流量計應防止裝置在有強磁場干擾，空間小和維修不便當?shù)膱?chǎng)所。
3、流量計應防止裝置在溫度較高、受設備熱輻射或含有腐蝕性氣體的場所，若須 裝置時，須有隔熱通風措施。
4、流量計應防止裝置在有機械振動的管道上，若須裝置時，必需采取減震措施，可加裝軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、渦街流量計能夠丈量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又 分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
7、當丈量液體時必需保證管道內充溢液體，因而介質流向應是自下而上的。
8、流量計能夠在沿管道軸線垂直方向上360度恣意裝置。*佳裝置方式：低溫介 質表?xiàng)U垂直空中裝置；高溫介質表?xiàng)U平行空中裝置。
9、流量計應盡量防止裝置在架空較長的管道上，由于管道的下垂容易形成流量計 與法蘭間的密封走漏。若必需裝置時，須在流量計的上下游2D處分別設置管道支撐 點。
10、在丈量蒸汽的管道中，為了避免轉換器溫渡過高，儀表銜接桿至少一半不要保溫。
11、為了便當察看和接線，流量計的表頭在原有的位置上可停止360度旋轉，在調 整好位置后，把鎖緊螺母擰緊即可。為了避免水汽從鎖緊螺母處進入殼體，必要時 須用防水膠帶把鎖緊爆風纏繞密封好。
12、銜接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場所，**不允許與 高壓電纜一同敷設。屏蔽線應盡量縮短，且不得盤卷，以減少散布電感，*大長度 不超越500米。
13、接線時先擰開表殼后蓋，將信號線從防水接頭送入。依照接線圖示正確接 線。將防水接頭擰緊，并保證線纜在進入防水接頭之前必需向下壓彎，以確保水不 會順著線纜進入殼體內。

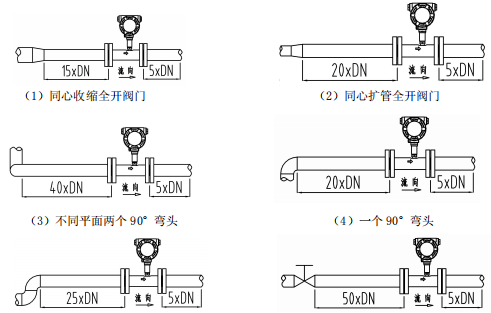

五、TT-LUGB系列智能渦街流量計裝置對直管段請求
為了保證精確的丈量，流量計的上游必需有足夠長的直管段，上游活動散布盡可 能不受干擾，假如有控制和節流安裝*好裝在下游。直管段長度用管道內徑DN的倍 數來表示，上下游*小的直管段請求如下：上游：10DN（10倍口徑）下游：5DN（5倍口徑）。
假如流量計的上游有彎頭、縮徑、擴徑、閥門等情形，則需求更長的直管段。
六、TT-LUGB系列智能渦街流量計規格表
殼體材質：碳鋼、不銹鋼
公稱壓力：標準型傳感器 1.0MPa～4.0MPa
高壓型傳感器 6.3MPa～42MPa
規格型號
一、TT-LUGB系列智能渦街流量計概述
TT-LUGB系列智能渦街流量計是基于卡門渦街原理研制勝利的新型流量計。渦街流量計適用于丈量過熱蒸汽、飽和蒸汽、緊縮空氣、普通氣體、水和低腐蝕性液體的質量流量、體積流量。
二、TT-LUGB系列智能渦街流量計產品特性
壓力損失小，運轉費用低，更具節能意義。
構造簡單，無可動部件，無磨損，無需機械維修。
流量丈量量程比寬，可到達10:1（特殊可擴展）。
采用低功耗CPU中央處置器及液晶顯現器，微功耗設計，耗能卑微，分電池供電就地型與外供電遠傳型，也有電池供電遠傳型，性能穩定牢靠。
電路高度集成，技術**，電路無漂移，無自激，就地顯現溫度、壓力、瞬時流量、累積流量、密度、頻率等參數?？蓪?duì)被測介質停止穩壓補償。
采用躲藏按鍵設計，密碼菜單管理，有效地避免無關人員對儀表改動，儀表參數現場設定簡單。
儀表設計數字脈沖輸出，也有兩線制4-20mA電流輸出。帶HART協議。
特定的數據存儲功用，無論壽命狀況下都能保證內部數據永不喪失。
采用壓電晶體丈量元件，牢靠性高，可在-20-280℃范圍內工作。
裝置方式分為：法蘭卡裝式，DN25-300；法蘭插入式，DN300-2000。
防爆等級：EXdIIBT4。
防護等級：IP65。
三、TT-LUGB系列智能渦街流量計裝置管路方式
四、TT-LUGB系列智能渦街流量計裝置方式
1、按啟齒尺寸的請求在管道上啟齒，且使啟齒的位置滿足直管段的請求。
2、將銜接上法蘭的整套流量計放入開好口的管道中。
3、對法蘭與管道停止點焊定位。
4、將流量計取下，把法蘭按請求焊接好，并清算管道內一切凸出局部。
5、在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后與螺栓緊固。
三、渦街流量計裝置留意事項
1、流量計*好裝置在室內，若須裝置在室外時，應有防止直射陽光和避免雨淋的 措施。
2、流量計應防止裝置在有強磁場干擾，空間小和維修不便當?shù)膱?chǎng)所。
3、流量計應防止裝置在溫度較高、受設備熱輻射或含有腐蝕性氣體的場所，若須 裝置時，須有隔熱通風措施。
4、流量計應防止裝置在有機械振動的管道上，若須裝置時，必需采取減震措施，可加裝軟管過渡，或在流量計上下游2DN處加裝管道固定支撐點并加防震墊。
5、法蘭與管道點焊定位后應卸下流量計，不能帶著流量計焊接。
6、渦街流量計能夠丈量液體、氣體和蒸汽，但不同介質之間不通用；同種介質又 分為低溫、高溫和特高溫三種規格，不同溫度之間也不通用。
7、當丈量液體時必需保證管道內充溢液體，因而介質流向應是自下而上的。
8、流量計能夠在沿管道軸線垂直方向上360度恣意裝置。*佳裝置方式：低溫介 質表?xiàng)U垂直空中裝置；高溫介質表?xiàng)U平行空中裝置。
9、流量計應盡量防止裝置在架空較長的管道上，由于管道的下垂容易形成流量計 與法蘭間的密封走漏。若必需裝置時，須在流量計的上下游2D處分別設置管道支撐 點。
10、在丈量蒸汽的管道中，為了避免轉換器溫渡過高，儀表銜接桿至少一半不要保溫。
11、為了便當察看和接線，流量計的表頭在原有的位置上可停止360度旋轉，在調 整好位置后，把鎖緊螺母擰緊即可。為了避免水汽從鎖緊螺母處進入殼體，必要時 須用防水膠帶把鎖緊爆風纏繞密封好。
12、銜接流量計的屏蔽電纜走向，應遠離有強電磁場干擾的場所，**不允許與 高壓電纜一同敷設。屏蔽線應盡量縮短，且不得盤卷，以減少散布電感，*大長度 不超越500米。
13、接線時先擰開表殼后蓋，將信號線從防水接頭送入。依照接線圖示正確接 線。將防水接頭擰緊，并保證線纜在進入防水接頭之前必需向下壓彎，以確保水不 會順著線纜進入殼體內。
五、TT-LUGB系列智能渦街流量計裝置對直管段請求
為了保證精確的丈量，流量計的上游必需有足夠長的直管段，上游活動散布盡可 能不受干擾，假如有控制和節流安裝*好裝在下游。直管段長度用管道內徑DN的倍 數來表示，上下游*小的直管段請求如下：上游：10DN（10倍口徑）下游：5DN（5倍口徑）。
假如流量計的上游有彎頭、縮徑、擴徑、閥門等情形，則需求更長的直管段。
六、TT-LUGB系列智能渦街流量計規格表
殼體材質：碳鋼、不銹鋼
公稱壓力：標準型傳感器 1.0MPa～4.0MPa
高壓型傳感器 6.3MPa～42MPa
規格型號
| 規格型號 | 公稱通徑 | 流量范圍（m3/h） | 準確度（級） | ||
| 液體 | 氣體 | 蒸汽 | |||
| TT-LUGB-25 | 25 | 1-12 | 8.8-124 | 7-124 |
1.0 1.5 |
| TT-LUGB-32 | 32 | 1.5-20 | 15-200 | 12-200 | |
| TT-LUGB-40 | 40 | 2.-26 | 23-300 | 18-300 | |
| TT-LUGB-50 | 50 | 3-56 | 35-450 | 28-450 | |
| TT-LUGB-65 | 65 | 4.8-96 | 63-820 | 50-820 | |
| TT-LUGB-80 | 80 | 7.2-145 | 90-1200 | 75-1200 | |
| TT-LUGB-100 | 100 | 11-224 | 142-1950 | 120-1950 | |
| TT-LUGB-125 | 125 | 18-352 | 220-3000 | 175-3000 | |
| TT-LUGB-150 | 150 | 26-512 | 320-4400 | 260-4400 | |
| TT-LUGB-200 | 200 | 45-920 | 565-7800 | 440-7800 | |
| TT-LUGB-250 | 250 | 70.4-1200 | 850-12400 | 720-12400 | |
| TT-LUGB-300 | 300 | 100-2020 | 1250-17500 | 1020-17500 | |
| 插入式渦街流量計及相關參數值（插入式中心流速點） | |||||
| TT-LUGB-300 | 300 | 127-1650 | 1810-13500 | 1260-13500 | |
| TT-LUGB-400 | 400 | 226-2950 | 3250-23800 | 2250-23800 | |
| TT-LUGB-500 | 500 | 353-4600 | 5560-37800 | 3500-37800 | |
| TT-LUGB-600 | 600 | 510-6620 | 7320-54600 | 5100-54600 | |
| TT-LUGB-800 | 800 | 910-11800 | 13200-96700 | 9100-96700 | |
| TT-LUGB-1000 | 1000 | 1450-18500 | 20100-151600 | 14500-151600 | |
| TT-LUGB-1200 | 1200 | 2050-25650 | 27500-209000 | 2050-209000 | |
| TT-LUGB-1500 | 1500 | 3200-40300 | 45500-335000 | 3200-335000 | |
| TT-LUGB-2000 | 2000 | 5600-71400 | 80200-608600 | 56000-608600 | |
