氧化鋯氧量剖析儀安裝方式及探頭安裝點選擇
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1492
發布日期：2021-06-19
氧化鋯氧量剖析儀安裝方式及探頭安裝點選擇
一、氧化鋯氧量剖析儀探頭安裝點選擇
1、氧化鋯氧量剖析儀探頭應裝置在煙氣活動好,切忌裝置在爐內側.死角.渦流及縮口處,內側和死角點易使響應緩慢,渦流處氧量動搖大,縮口處易灰堵和沖刷大;裝置點處應有操作平臺,便于裝置探頭和校準,裝置操作便當。
一、氧化鋯氧量剖析儀探頭安裝點選擇
1、氧化鋯氧量剖析儀探頭應裝置在煙氣活動好,切忌裝置在爐內側.死角.渦流及縮口處,內側和死角點易使響應緩慢,渦流處氧量動搖大,縮口處易灰堵和沖刷大;裝置點處應有操作平臺,便于裝置探頭和校準,裝置操作便當。
2、電廠鍋爐和工業鍋爐應將氧探頭裝在過熱器與省煤器中間 ,裝置點煙溫在400℃左右。
3、加熱爐體應將氧探頭裝在空氣預熱器前。
二、氧化鋯氧量剖析儀裝置留意事項
1、氧探頭在裝置時必需漸漸的插到煙道里,防止鋯管突遇高溫而爆裂; 氧探頭接線盒上有兩個進氣口,必需朝下面, 一個進氣口為參比氣入口,為常啟齒,不能堵??； 另一個進氣口為標氣入口,為常閉口,實驗終了必需堵住,才干確保丈量精度。
2、氧探頭在裝置時法蘭與法蘭之間必需用石棉墊墊好,不能有漏氣,以免影響丈量精度; 氧探頭的底部裝有白色過濾器,時間久了積滿粉塵影響氣體穿透力,必需及時改換。
3、氧探頭在運用8-10個月后,*好要重新停止一下標定,肯定本底值,沒有標氣按上面的辦法肯定,*好用標氣校。
4、氧量剖析儀的主要元件為集成電路, 集成電路的工作溫度不能超越55℃,所以氧量剖析儀的按裝位置應選在通風背陰,雨水淋不到,環境溫度不能超越50℃的中央。
1、氧化鋯探頭應裝置在煙氣活動好,切忌裝置在爐內側.死角.渦流及縮口處,內側和死角點易使響應緩慢,渦流處氧量動搖大,縮口處易灰堵和沖刷大;裝置點處應有操作平臺,便于裝置探頭和校準,裝置操作。氧化鋯探頭裝置要思索維修便當。普通來說，煙氣溫度低，氧化鋯探頭運用壽命長，煙氣溫度高，運用壽命短。氧化鋯探頭不能裝置在煙氣不活動的死角，也不能裝置在煙氣活動很快的中央(如有些旁路氣道的擴容腔內)。不能裝置在過熱器前面、簡直接近爐膛的位置、高溫的爐膛里這樣會使鋯頭不能正常工作,以至由于高溫、高溫輻射、爐溫控制操作的溫度驟變等損壞鋯頭的構造和性能。
2、請求煙道漏氣較小，關于中、小型鍋爐，倡議裝置在省煤器前過熱器后，行將氧化鋯探頭裝在過熱器與省煤器中間 , 裝置點的煙氣溫度應契合小于700℃的請求，由于鍋爐系統煙氣的流向從爐膛到汽包，經過過熱器、省煤器、空氣預熱器，由引風機經回收處置后從煙囪排放。假如測點過于靠近煙氣爐膛出口，由于溫渡過高，流速較快，將對檢測器不銹鋼外殼構成沖刷腐蝕，減短運用壽命；假如測點過于偏后，由于煙道系統中漏氣現象，將形成測點處氧量值偏高，不能照實反映爐膛中的煙氣氧量。
3、氧化鋯管元件系陶瓷類金屬氧化物,裝置時不要與爐膛內的管子猛烈碰撞，避開震動場所。氣體溫度和壓力要在儀器的運用范圍內。

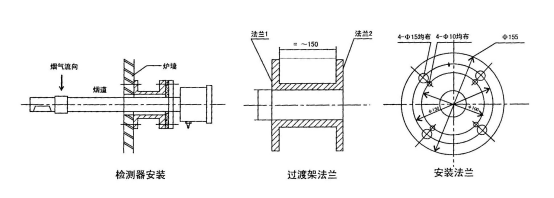

4、爐墻上的氧化鋯探頭固定法蘭裝置時，用鋼材做成如圖外形的過渡架，過渡架的法蘭能直接焊在爐墻處壁上或埋入爐墻中，但請求氣密結實。過渡架另一端法蘭是為固定氧化鋯探頭而設，因而必需與氧化鋯探頭固定法蘭的螺孔相匹配。如選用由12mm裝置孔，則將過渡架法蘭的￠125mm圓上均布四個￠12mm的裝置孔，運用4個M1O×40的螺絲，將它與檢測器的固定法蘭緊固，為避免漏氣，兩法蘭間可填充橡膠紙板密封圈。
二、氧化鋯氧量剖析儀探頭的裝置留意事項
1、氧化鋯氧量剖析儀探頭在裝置時必需漸漸的插到煙道里,防止鋯管突遇高溫而爆裂; 氧探頭接線盒上有兩個進氣口,必需朝下面。 一個進氣口為參比氣入口,為常啟齒,不能堵住; 另一個進氣口為標氣入口,為常閉口,實驗終了必需堵住,才干確保丈量精度.
2、氧化鋯氧量剖析儀探頭在裝置時法蘭與法蘭之間必需用石棉墊墊好,不能有漏氣,以免影響丈量精度; 氧化鋯探頭的底部裝有白色過濾器,時間久了積滿粉塵影響氣體穿透力,必需及時改換.氧化鋯探頭在運用8-10個月后,*好
3、要重新停止一下標定,肯定本底值,沒有標氣按上面的辦法肯定,*好用標氣校,標氣及氧化鋯校驗安裝我廠能夠提供.
4、氧化鋯氧量剖析儀探頭檢測器的參比氣是靠空氣自然對流提供的，氧化鋯探頭檢測器需程度裝置，參比氣和規范氣接口相應朝下。氧化鋯探頭裝置法蘭和過渡架法蘭之間必需填橡膠紙板，以免空氣漏入煙道，影響丈量精確度。
5、氧化鋯氧量剖析儀探頭端頭必需離鍋爐內壁150mm以上，使過濾器的多孔陶瓷暴露局部背對煙氣的流向(過濾器方向可單獨轉動)以防止陶瓷體受氣體沖刷，延長運用壽命。取樣點的溫度、壓力、流量等參數不能變化太大，
6、當檢測器推入熱的煙道時，為避免鋯管爆裂，宜分段逐漸推入，普通以10～20厘米/分鐘為好。
