V錐流量計產品特點、原理及安裝使用說明
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1451
發布日期：2021-06-05
V錐流量計是一款流量丈量儀表，主要用于液體、氣體、蒸汽的流量丈量，V錐型流量計分一體式與分體式兩種方式。V錐流量計與其他流量儀表相比，具有長期精度高、穩定性好，受裝置條件局限小、耐磨損、丈量范圍寬、壓損小、合適贓污介質等優點。傳統差壓儀表的特性基于理想的活動狀態；而實踐上這種情況在真實應用中基本不存在。任何管道布置上的變化，如彎頭、閥門、縮徑、擴徑、泵、三通接頭號都會毀壞充沛開展流。普通流量儀表很難在擾動活動中獲得正確丈量值，V型錐流量計克制了這些缺陷。V錐流量計該安裝普遍的應用于石油、化工、自然氣、礦山、冶金、鋼鐵、電力、水利、給排水、造紙、制糖、制藥、飲料、紡織、印染、化纖、環保和市政工程等范疇的計量與丈量。特別在丈量焦爐煤氣、高爐煤氣、自然氣、煙道氣、液化石油氣等有機氣體及原料油、漿液等高粘度、污染介質中，V錐流量計具有共同的優勢。
在極惡劣的裝置條件下，如上游有兩個不在同一平面上的彎頭，而且很靠近錐體，V型錐體也能使速度散布變得平整和對稱，從而確保了丈量精度。 由于V錐流量計的節流緣是鈍角，活動時構成邊境層，使流體分開了節流緣。邊境層效應使齷齪流體不能磨損節流緣，其值長期不變。因而無需反復標定，具有長期的穩定性。顯著改善了傳統差壓流量計的運用局限，進步了準確度和反復性，裝置時簡直無直管段請求，自清洗功用，適用于容易結垢的臟污介質，氣液兩項丈量。是一種接近理想狀態的節流安裝。
二、V錐流量計裝置辦法

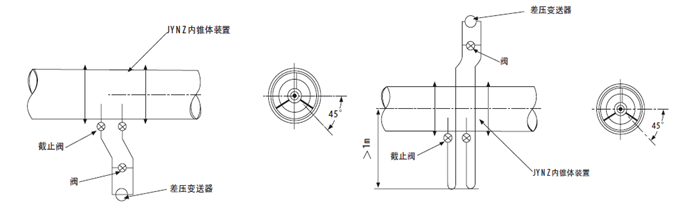

1、V錐流量計丈量液體流量
（1）差壓變送器*好裝置在內錐體安裝的下方，這樣能夠防止液體中氣體進入導壓管和變送器中。
（2）假如變送器不得不裝置在內錐體安裝的上方，為了減少液體中的氣體進入導壓管內，應在內錐體安裝和導壓管之間裝U型彎管，且彎頭下端至少低于管道中心1米。
（3）在程度或傾斜的管道上，假如將導壓管裝在內錐體安裝的上半部，這樣導壓管內會積聚氣體，假如裝在內錐體安裝的下半部，會使堆積物落入導壓管內。因而，導壓管應自內錐體安裝的程度中心線兩端引出，或自程度向下小于45度引出。

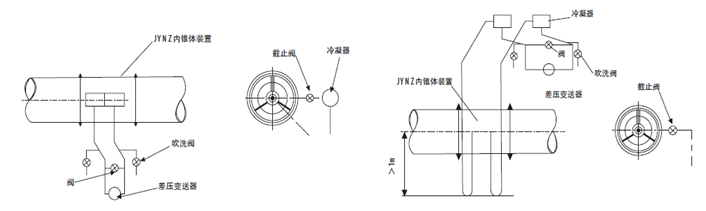

2、V錐流量計丈量蒸汽流量
（1）為了保證變送器不受蒸汽高溫的影響，在變送器和內錐體安裝之前必需裝置兩個位于同一高度的冷凝器，并在冷凝器、導壓管和高、低壓室內充溢冷凝水，防止高溫對變送器的影響。
（2）差壓變送器*好裝置在內錐體安裝的下方，這樣能夠防止氣體進入導壓管和變送器中。冷凝器應裝置在盡可能量靠近內錐體安裝處。
（3）假如差壓變送器不得不裝置在內錐體安裝的上方，應把冷凝器裝在高于差壓變送器的中央。
（4）以上裝置辦法均在靠近變送器的中央裝有閥，以供吹洗導壓管。同時在V錐流量計和冷凝器之前的導壓管上應加保溫層。

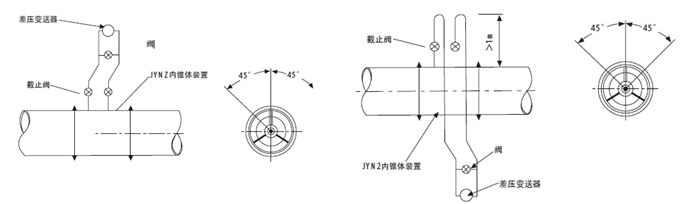

3、V錐流量計丈量氣體流量
（1）差壓變送器*好裝置在內錐體安裝的上方，這樣能夠使導壓管內所產生的冷凝液流回管道。
（2）假如變送器不得不裝置在內錐體安裝的下方，為了減少水份凝結在導壓管內，應從內錐體安裝引出導壓管裝U型彎管，且彎管頭上端至少高于管道中心1米。
（3）在程度或傾斜的管道上，為了防止管道中冷凝液進入導壓管，導壓管應自內錐體安裝的程度中心線上半部引出。
（4）若氣體中含有污物或灰塵，在導壓管的轉彎中央應裝置十字接頭，以便清洗或吹洗。
1 V錐流量計的工作原理
1．1 V錐流量計的理論根據。
V錐流量計是一種差壓式流量儀表，其理論是基于封鎖管道中能量之間互相轉化的貝努力定律，即在穩定流量的狀況下，管道中的流速與差壓的開方成正比。
1．2 V錐流量計的構造特性。
V錐流量計固然也是差壓式流量計，但是它打破了傳統差壓式流量計的許多局限性，應用同軸裝置在管道中的節流件。所不同的是，普通截流安裝的小流通截面為圓形，而V錐流量計小流通截面為環形。當流體流經懸掛在管道中的V型錐與管壁所構成的間隙，流體流速加快，在V錐的大端到達大，在V錐的下游處構成一個低壓端，從而在V錐前后產生差壓，經過對差壓的丈量到達對流量的丈量。由于V錐流量計節流件的共同構造，流體在管道內不是急速收縮，流體壓力的變化是比擬平滑的，壓差信號愈加穩定。因而，V錐流量計能保證流量，特別是小流量的丈量。與此同時，又由于懸掛軸心與V錐形體構造的特性，當流體接近V錐時，管道中心流速變慢，管壁左近流體流速逐步加快，自動構成的高速流體直接沖刷內錐節流件和管道內壁，從而自動完成打掃工作，防止了臟污介質的粘附與堆砌。因而，V錐流量計十分合適液體中含氣，氣體中含水以及液體或氣體含有固定顆?；蚱渌s質的介質的流體丈量。
2 V錐流量計的性能及其特性
2．1 V錐流量計產生愈加穩定的壓差信號、愈加精確的小流量丈量。
孔板的壓差是經過中間開孔的節流件，讓流體忽然收縮，活動發作改動，從而產生壓差；V錐流量計是經過懸掛軸心的錐形體，讓流體逐步收縮使活動平滑的發作改動，這樣就削弱了壓力動搖的幅值，使之產生的壓差信號愈加穩定，能分辨的壓差信號更小，更有利于小流量的丈量。
2．2 V錐流量計所丈量的流量范圍更寬。
由于V錐流量計共同的構造，使得在低流速時仍然能產生足夠分辨的壓差，使得壓差的量程下限比傳統壓差儀表低，量程得以向下限擴展到15：1。
2．3 V錐流量計有很高的反復性，丈量精度高。
V錐流量計反復性優于±0．1%；丈量精度優于±0．5%。
2．4 V錐流量計與傳統的儀器相比具有耐磨損、自行清洗、長期穩定性好、運用壽命長等特性。
V錐流量計中的V型錐體，在流體活動時會在V型錐體外表構成附面層，在流體分開V行錐體節流尾端時，由于附面層效應，引導流體分開，減少被磨損的可能；同時其自有的紫情節特征，使其節流尺寸長期穩定不變，因此具有長期穩定性。
2．5 V錐流量計短的直管段請求。
普通上游在0～3D，下游在0～1D，V錐流量計的上游側如裝有閥門，流量計與閥門之間的間隔應保證3D?？装宓葌鹘y(tǒng)差壓儀表應用于丈量時，在大多數現場要滿足較長的直管段請求是艱難的，從而帶來附加的丈量誤差，V錐流量計的錐體構造，起到了一個流場整流器的作用，重新布置了上游的流速散布，即便在惡劣的裝置條件下，也能使流速的散布變得平整和對稱，從而確保了丈量精度。
2．6 V錐流量計具有很小的壓損和牢靠的性能。
由于V錐流量計體的出口邊緣不是銳利的緣故，同時流體的壓力變化是平緩的，因此有摩擦所產生的漩渦帶來的壓力損失會更?。煌瑫r，V錐流量計無可動部件，因而運用起來更牢靠。
2．7 V錐流量計采用一體化構造設計。
V錐流量計把節流件、傳感器、智能電路、顯現器、通訊單元組成一體，裝置時用戶只需焊接配對法蘭即可，取消了傳統的差壓流量計的引壓管路，簡化了裝置程序，減少了裝置時間和費用，減少了泄露和維護量，運用戶愈加便當。
2．8 V錐流量計具有的流質變速器和的多變量丈量技術。
V錐流量計采用國內技術消費的傳感器內核，采用了的直接數字電路替代模仿信號放大電路及A/D轉換電路，進步了丈量精度；與此同時，二線制變送器帶有同時工作的多只傳感器，能夠同時檢測顯現壓差、壓力、溫度、流量等多個指標。
2．9 V錐流量計具有全面的補償功用和強大的智能功用，并且運用靈敏、便當。
V錐流量計合適介質比擬
V錐流量計能夠在線動態的對影響丈量精度的多種要素(例如：溫度、壓力、雷諾數、流場系數、可收縮系數、緊縮系數等)停止了動態全補償，進步了流量計的丈量精度；V錐流量計具有自診斷、組態、循環顯現、通訊、斷電維護和進步設備管理信息等功用；V錐流量計可采用用戶恣意指定的變送器停止組態，輸出4～20mA壓差或流量信號。
惠科達儀表-V錐流量計
3 V錐流量計裝置的技術請求和留意事項。
3．1 V錐流量計裝置的技術請求。
(1)V錐流量計裝置于管道時，
能夠是程度的，也能夠是傾斜的，還能夠是垂直的，但是應該以裝置和維護便當為宜。(2)V錐流量計必需裝置在與其公稱通徑相應的管道上。(3)V錐流量計的上下游直管段應該是圓形的，內壁潤滑，其內徑與流量計標稱內徑相同。(4)在裝置時，V錐流量計的流向必需與流體的流向分歧。假如裝置位置的環境溫度超越70°C，倡議采用分體裝置方式。(5)V錐流量計在上游側和下游側應配置一定長度的直管段，其長度應滿足上游0～3D，下游0～1D，長的直管段有利于流量的丈量。(6)在裝置V錐流量計時，應盡量保證流量計與上、下游的直管段同心。(7)假如現場的確需求裝置溫度計、調理閥等其他丈量、控制安裝，倡議裝置在V錐流量計的下游端2～5D處。
3．2 在裝置V錐流量計時，需求特別留意的事項。
(1)在選擇V錐流量計的型號時，應當依據用戶的請求、工藝參數和現場環境、分離V錐流量計的技術參數選用恰當?shù)漠a(chǎn)品型號。(2)在選擇V錐流量計時，管道內徑均需按實踐內徑圓填寫。(3)選擇V錐流量計，在編寫型號時，功用局部僅適用于智能一體化的V型流量計。(4)在選擇V錐流量計時，要留意溫度壓力補償功用的選擇。a．在選擇V錐流量計時，測液體時不補償。b．在選擇V錐流量計時，測氣體時應帶溫度壓力補償。c．在選擇V錐流量計時，測飽和蒸汽時應帶溫度補償。d．在選擇V錐流量計時，測過熱蒸汽時應帶溫度壓力補償。(5)在選擇V錐流量計時，用戶指定變送器，應參照變送器技術參數，肯定一體化功用。
4 在選擇V錐流量計時，應參考的主要技術參數
4．1 采用國度規范：GB/T2624—1993，SY/T6143—2004，國內規范ISO5167。
4．2 丈量管徑：DN15—DN3000。
4．3 根本誤差：±0．5%，±1．5%，±2．5%。
4．4 反復性：±0．1%。
4．5 2．5MPa，4．0MPa，6．3Mpa，10．0MPa，16．0MPa，26．0MPa，42．0MPa(工作壓力)。
4．6 被測截至溫度：＜550°C。
4．7 被測介質：液體、氣體(包括自然氣)，蒸汽。
4．8 量程比：10：1。
4．9 直管段請求：上游0～3D，下游0～1D。
4．10 供電電源：(1)外界電源：24VDC。(2)內電源(內電池)供電：3．6VDC。
