磁翻板液位計遠傳裝置安裝方法及安裝要求
來源：江蘇騰泰儀表科技有限公司
瀏覽：-1780
發布日期：2021-06-02
1 磁翻板液位計的特性及參數
磁翻板液位計是以磁性浮子為感測元件，并經過磁性浮子與顯現色柱中磁性體的磁耦協作用，反映被測液位或界面的丈量儀表。磁翻板液位計指示器安裝在桶槽外側或上面，用以指示和節制桶槽內的液位，封鎖方式可根據需求加裝排污閥。繼續法蘭可接受定制液位高度的一種節制儀表，指示器由磁性色片構成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯現液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關旌旗燈號或模擬量旌旗燈號。磁翻板液位計若配備UR型電阻液位傳感器，或UB型電阻;電流液位變送器和(二次)顯現儀表，能夠完成電動遠傳，并輸出4～20mA(或0～10mA)的標準旌旗燈號，以共同記載儀表，或工業節制核算機聯網。準確丈量容罐液面、界面的位置。供電方式靈敏，接線辦法多種且極為便當，可滿足各種丈量、控制、檢測的請求；該傳感器性能高，壽命長，有良好的環境順應性、牢靠性和穩定性，裝置簡單，普遍運用于工業消費現場中。
磁翻板液位計適用于各種惡劣工業現場環境下，眾多優點集于一身：顯現直觀醒目；丈量范圍大，不受貯槽高度限制；耐高溫低溫；耐腐蝕；耐摩擦；耐高壓；抗粉塵；不怕蒸汽；不怕梗塞；可帶料裝置，調試，無需停車；無機械滑動局部，無卡死現象；防雷擊，抗干擾；防爆設計，用于易燃易爆場所； 智能化實時自校正，丈量精確，穩定，牢靠；運用壽命長，經久耐用免維護，進步工程質量，增加消費效率。
磁翻板液位計有側裝和頂裝二種安裝辦法,無論那種辦法都能夠綁縛遠傳裝置，經過加裝兩線制24VDC供電的遠傳變送器，能夠讓液位計不只當場顯現液位，又可以遠程監控液位，綁縛遠傳變送器的磁翻板液位計可稱為遠傳型磁翻板液位計.
磁翻板液位計本體管采用無縫鋼管,銜接收處采用拉孔焊接,內部無劃痕。磁翻板液位計安裝辦法可選擇側裝和頂裝，磁翻板液位計本體下端密封。
1.1 側裝不銹鋼磁翻板液位計
丈量范圍：依據用戶請求（單根*長6000mm）；
丈量精度：±10mm；
介質壓力：真空、1.0MPa、1.6MPa、2.5MPa、4.0MPa、
6.3MPa、10.0MPa；
介質溫度：-40℃~ 400℃（介質不凝結固化）；
介質粘度：≤ 10-4 m2/S；
介質密度：≥ 0.5g/cm3；
管體材質：規范304 不銹鋼（可選其他）；
裝置法蘭：規范DN20、DN25，可依據用戶請求定制；
排污：1/2”絲堵或閥門。
1.2 頂裝磁翻板液位計
丈量范圍：依據用戶請求（*長4000mm）；
丈量精度：±10mm；
介質壓力：真空、0.6MPa、1.0MPa、1.6MPa；
介質溫度：-40℃~ 400℃（介質不凝結固化）；
介質粘度：≤ 10-4 m2/S；
介質密度：≥ 0.7g/cm3；
管體材質：規范304 不銹鋼（可選其他）；
裝置法蘭：規范DN80、DN100，量程越大法蘭越大；
放氣：無或1/2”絲堵或閥門。
2 裝置辦法
2.1 側裝不銹鋼磁翻板液位計
①若浮子和丈量本體分開包裝，移除底部法蘭，堅持浮子頂部（重的一端）向上，將浮子裝入丈量管內，將底部法蘭裝好；②然后與被測容器銜接，應保證法蘭間密封墊片裝置正確，保證管道銜接暢通。
留意：裝置閥門1A、1B 是必需的，否則將會給后期
維護形成費事；浮子要輕拿輕放，以免損壞；裝置前必需
將顯現條用浮子全部調整為白色，以免影響讀數。
2.2 頂裝磁翻板液位計
頂裝液位計分罐頂上部和罐內局部，浮子組成為浮力浮子和磁鋼浮子，兩浮子之間由連桿相連，浮力浮子（2較大）向下在罐內，磁鋼浮子（5）向上，用來驅動顯現翻板。由于浮力浮子有一定長度需浸在液體中，相對容器底部為零而言，丈量會有一定盲區（約20mm ~ 30mm，依據法蘭大小和液體密度而定）。實踐丈量過程中，因液體密度的些許變化，若中間某一顯現值和實踐值有誤差，只需上下挪動顯現板即可，這樣只會影響盲區的大小，而其他顯現值都是精確的。
留意：裝置時務必保證翻板/ 丈量筒相對罐體處于垂直狀態，垂直度應小于3°。
3 調校與維護
3.1 調校
液位計出廠曾經依據工藝調試好，普通不用現場調試；
若實踐液位和面板顯現有超差，可稍微上下挪動面板處理。
留意：由于浮子裝反可能產生較大的誤差，應糾正浮
子的方向。
3.2 維護
3.2.1 側裝不銹鋼磁翻板液位計維護
依據需求對儀器清潔維護：
辦法一：假如腔內附著臟物，將1A、1B 關閉，移除
底部法蘭，清潔丈量管。
辦法二：關閉1A、1B，翻開底部排污閥，排掉丈量管內的沉淀物。
特別提示：關于工程壓力≤ 6.3MPa 的儀表，在做壓力實驗時液位計本體可接受*大1.5 倍的標稱壓力不被毀壞。
但浮子耐壓不大于1.5 倍工作壓力或特別聲明，故做壓力測試時務必慎重或分開打壓。浮子若有損傷必需壓力測試合格后運用。
3.2.2 頂裝磁翻板液位計維護
依據需求對儀器清潔維護：清潔丈量管，清潔浮子及連桿。

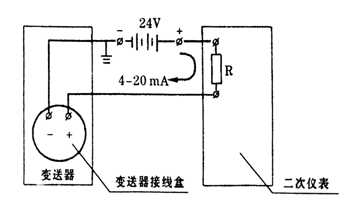

磁翻板液位計遠傳安裝裝置在傳感器可視的一面上刻有“0”位線，此線是用來對準磁翻板零位的基準刻線，“0”位線向上有一條4mA刻線，將校正器置于此刻度線上（靠近翻板箱體的一邊），然后按圖接線，夠五分鐘后（因內部電子元件有個預熱時間），看電流表指示在4mA，闡明正常，然后將校正器取下，放在傳感器頂部20mA刻線上（同樣應放在靠近翻板箱體的一邊），此時輸出電流應為20mA，闡明儀表工作正常。假如偏向狀況呈現，按以下辦法調正將校正器放在近主體管一邊的4mA線上，如輸出電流小于4mA，用小起子按箭頭“+”所指的方向旋動0位調理螺絲，大于4mA則向“—”的方向轉動調正，直到輸出電流為4mA。然后將校正器放在20mA刻線上，假如有誤差按同樣辦法調理滿度調理螺絲至20mA，調好后再將校正器置4mA刻線如又有誤差再行調好，置20mA刻線上調到20mA，如此，重復幾次直至4mA和20mA輸出都正確為止。
